おさらい:外皮平均熱貫流率(UA値)の求め方

2015.07.10

1. 窓の面積





窓ひとつずつの面積を計算します。





2.  窓の熱貫流率





窓の材料(アルミ or アルミ+樹脂 or 樹脂 or 木)とガラスの材料(ガラスの厚み、枚数、空気層の厚み)との





仕様から決まる熱貫流率を計算します。





1





3. 窓の熱損失





1で求めた窓ひとつずつの面積と、2で求めた窓ひとつずつの熱貫流率を掛け合わせ、





窓全部による熱損失を計算します。





4. 建物の外皮面積(表面積)





 屋根(最上階の天井)、各立面、 1階の床の面積をそれぞれ計算します。





立面や屋根の面積は、1で求めた窓の面積を引いておきます。

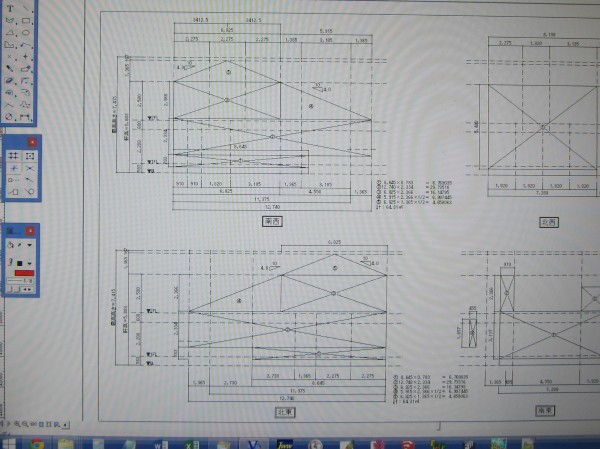

2





5.  建物の外皮の熱貫流率





断熱材の種類、厚みなどの仕様から決まる熱貫流率を計算します。





6. 窓以外の部分の熱損質





4で求めたそれぞれの外皮面積と、5で求めたそれぞれの熱貫流率を掛け合わせ、





窓以外の部分による熱損失を計算します。

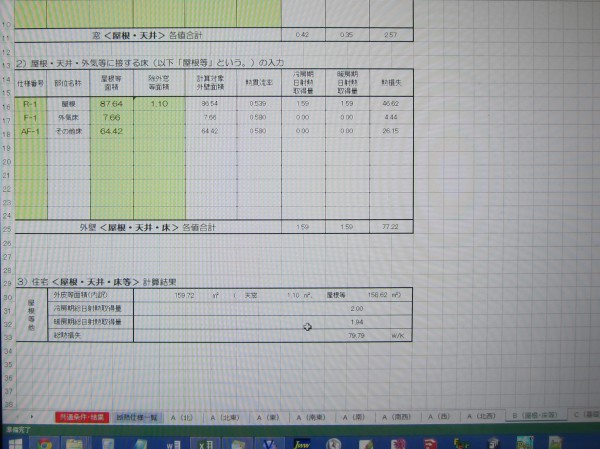

4

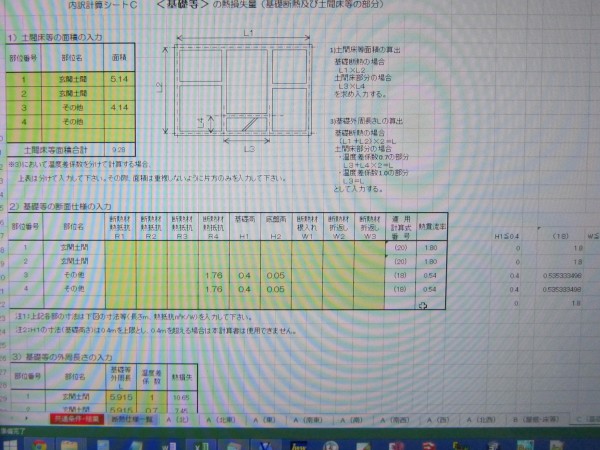

3





7. 外皮平均熱貫流率(UA値)





3で求めた窓全部による熱損失と、6で求めた窓以外の部分の熱損失を足します。=A





1と4でそれぞれ求めた外皮面積(窓、屋根、各立面、1階の床)を合計します。=B





A÷Bが外皮平均熱貫流率(UA値)となります。

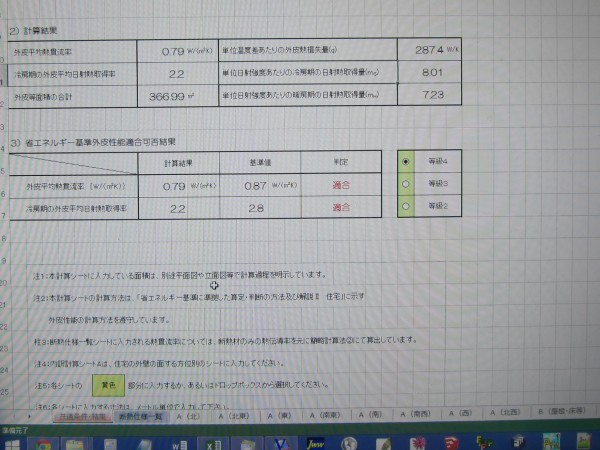

5
